0 引言
氟聚物基活性材料是一種沖擊引發類反應材料,具有在準靜態條件下表現出不敏感以及在沖擊載荷作用下會發生反應并釋放出大量熱量的特性。由這種材料制成的含能破片具有“撞擊-反應”兩段式毀傷效果[1-3],在防空、反導戰斗部應用方面具有極高的應用價值。鋁/聚四氟乙烯(Al/PTFE)是其中較典型的一類活性材料,在武器毀傷和推進劑方面有著巨大的應用潛力[4-8], 研究人員對Al/PTFE進行了許多研究,主要包括制備工藝[9-11]、反應機理[12]、力學性能[13]和反應特性[14]。在完全配比的條件下,Al/PTFE(質量比為26.5/73.5)活性材料完全反應時單位質量熱值能達到8.53 MJ/kg,是TNT反應熱值(4.18 MJ/kg)的2倍[15-16]。但Al/PTFE活性材料在初始快速反應階段材料反應效率較低,這導致大多的反應材料在周圍環境的氧元素中緩慢燃燒,使得活性材料的能量釋放速率降低[17]。
高氯酸鹽作為強氧化劑,具有與燃料或還原劑發生氧化還原反應,并產生劇烈的燃燒、釋放大量能量的特性,已被廣泛應用于引火藥、煙火劑、推進劑之中。Wang[18]將高氯酸銨(AP)作為含能添加劑,與納米 Al粉和納米CuO粉的復合微米顆?；旌闲纬蓮?fù)合材料,通過點火實驗發現復合材料的峰值壓力和增壓速率提高了3倍。Comet等[19]研究了亞微米級KClO4與TiH2混和后的爆炸特性,發現燃速可以達到爆轟速度,安全性能也更高。宋佳星等[20]將高氯酸銨(NH4ClO4)和高氯酸鉀(KClO4)作為添加劑分別加入到Al/MnO2,發現高氯酸鹽能降低鋁熱劑的活化能,并提高反應速率。Wang等[21]將高氯酸銨作為填充材料加入到AL/PTFE活性材料中,發現加入9 ωt.%高氯酸銨(NH4ClO4)時可以顯著提升Al/PTFE活性材料的熱性能和燃燒性能。
相較于低分解溫度的AP,分解溫度高于Al/PTFE燒結溫度的高氯酸鉀(KClO4)和高氯酸鈉(NaClO4)更適合作為添加劑加入Al/PTFE活性材料,以制備具有一定力學性能的含能破片。因此,本研究采用濕混法將高氯酸鉀(KClO4)和高氯酸鈉(NaClO4)分別引入到Al/PTFE二元活性材料中,制備了Al/PTFE二元活性材料、KClO4/Al/PTFE以及NaClO4/Al/PTFE三元活性材料的樣品。通過掃描電子顯微鏡(SEM)、差示掃描量熱儀(TGA-DSC)、點火實驗以及X-射線衍射儀(XRD)系統研究了材料的熱反應行為和燃燒性能。
1 實驗
1.1 試劑與儀器
用于制備試樣的初始粉末的平均尺寸為:PTFE:11 μm,山東東岳化工有限公司;Al粉(球形):9～12 μm,河南遠洋粉體科技有限公司;NaClO4·H2O:50～120 μm,成都科隆化學品有限公司。KClO4:50～120 μm,成都科隆化學品有限公司。
試劑:乙醇(C2H6O),成都科隆化學品有限公司;乙醚(C4H10O),成都科隆化學品有限公司;超疏水劑NC319(2%～4%SiO2),常州市納羅可涂料有限公司。
儀器:捷克泰斯肯公司TESCAN MIRA LMS型電子掃描顯微鏡(SEM)。德國Netzsch公司STA449F5型TGA-DSC熱分析儀,氬氣氣氛,流速20 mL·min-1,升溫速率10 ℃·min-1,溫度范圍30～700 ℃;日本Rigaku公司Miniflex 600型X射線衍射儀(XRD),描范圍10°～80°,掃描速度為2°·min-1;2004GL01爆炸壓力傳感器;美國Tektronix MDO3104示波器;日本NAC高速數字?jǐn)z像機hotshot 512sc。
1.2 樣品制備
以KClO4/Al/PTFE三元活性材料為例對樣品制備過程進行介紹。通過溶劑-非溶劑法對未處理的KClO4進行細化。首先在20 ℃室溫下,將1.68 g的KClO4粉末溶于100 mL的蒸餾水中,攪拌溶解30 min,得到0.168 g/L的KClO4溶液。隨后,在磁力攪拌下,將該溶液作為溶劑加入到作為反溶劑的乙醇中。最后,用真空泵抽濾懸濁液得到細化后的KClO4粉末,將粉末放入干燥箱,干燥4 h。NaClO4的細化方式類似。
由于NaClO4極強的吸濕性,故在制備混合粉末前使用超疏水劑對NaClO4粉末進行了防潮處理。
采用基于Al/PTFE在無氧條件下的反應化學方程式(1)的計量比分別測定了鋁與PTFE的等效比;基于Al/PTFE在貧氧條件下的反應方程式(2),得到Al、PTFE與KClO4或NaClO4在貧氧平衡下的反應方程式(3)、式(4),并根據式(3)、式(4)的反應化學計量比分別測定了KClO4/Al/PTFE、NaClO4/Al/PTFE三元活性材料的等效比。
4Al+3(-C2F4-)n→4AlF3+6C
(1)
4Al+3(-C2F4-)n→4AlF3+6CO↑
(2)
通過濕混法將細化后的KClO4粉末加入Al/PTFE中。比如,將3.375 g KClO4首先溶解在25 ℃的50 mL無水乙醇中,并進行磁攪拌。然后在上述KClO4溶液中加入4.872 g的PTFE,磁力攪拌30 min。再加入1.753 g Al粉,攪拌20 min。最后,將KClO4/Al/PTFE固體產物在60 ℃的烘箱中干燥24 h。Al/PTFE、NaClO4/Al/PTFE活性材料制備方法與上述類似。

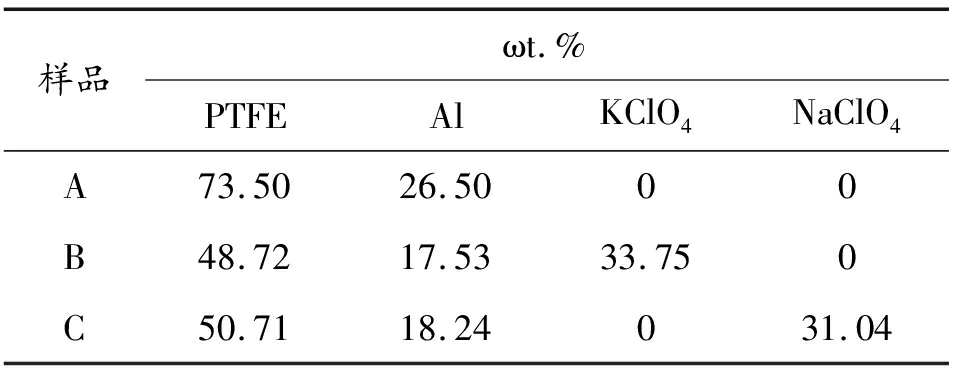

制備了Al/PTFE二元活性材料、KClO4/Al/PTFE以及NaClO4/Al/PTFE三元活性材料試樣,各組分含量如表1所示。
表1 不同樣品各組分含量
Table 1 Content of components in different samples

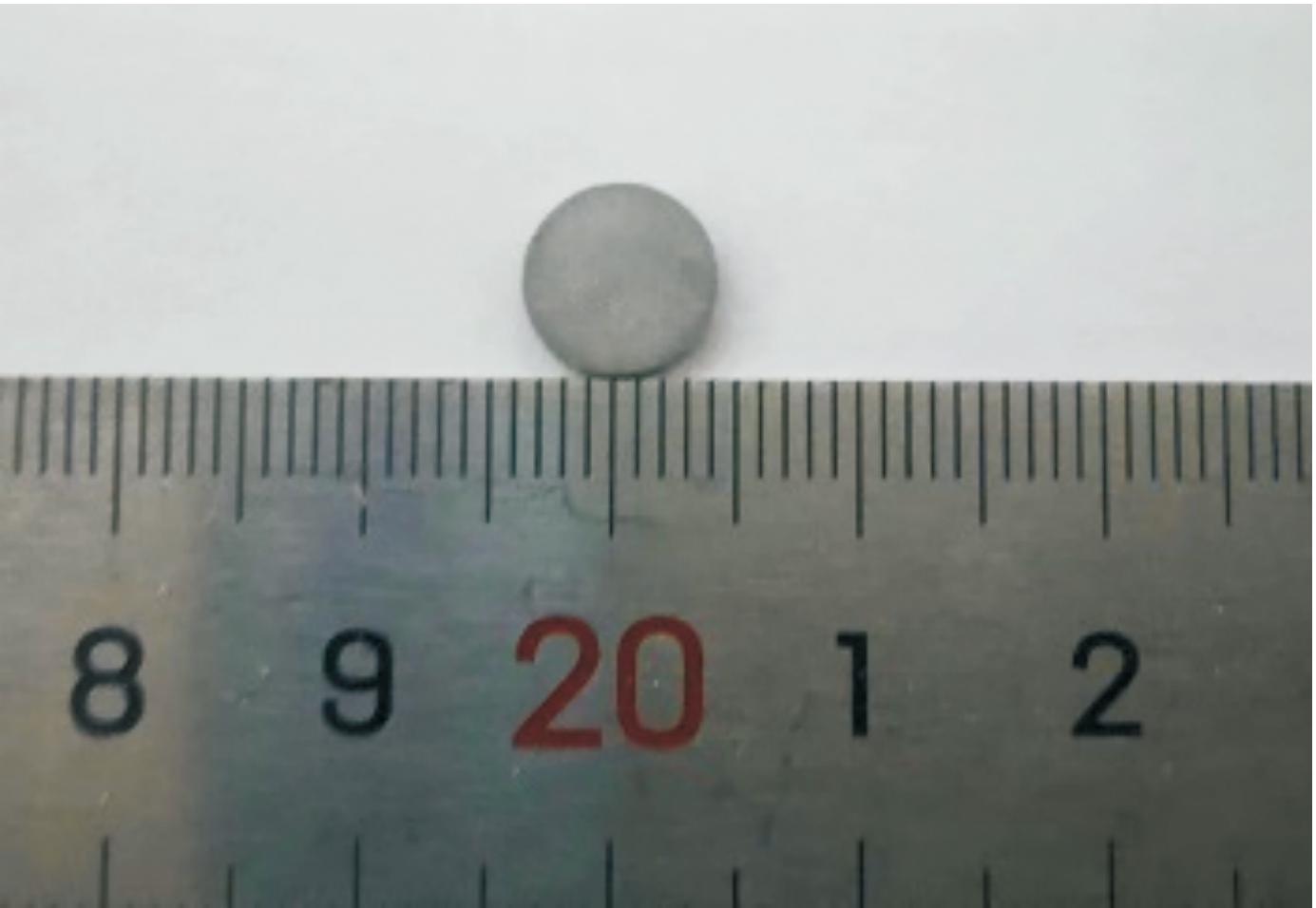

將0.1 g活性材料倒入不銹鋼模具中,使用壓片機,在200 MPa壓力下將粉末壓制成尺寸為Φ8 mm×1 mm的圓柱形試件,如圖1所示。
圖1 燃燒實驗A試件
Fig.1 The combustion test specimen of A
1.3 實驗過程
采用掃描電子顯微鏡(SEM)對樣品和組分的形貌進行了表征。
通過TGA-DSC熱分析儀對樣品進行熱分析和熱重力分析。操作在30～700 ℃的溫度范圍,流動氬氣(purity=99.99%,20 mL·min-1流速)下進行,加熱速率為10 ℃·min-1。樣品質量約為3.2 mg。
X射線衍射(XRD)對在700 ℃條件下Al/PTFE二元活性材料、NaClO4/Al/PTFE、KClO4/Al/PTFE三元活性材料樣品殘?jiān)M(jìn)行分析。使用X射線衍射儀(X-ray diffraction,XRD)對反應殘?jiān)M(jìn)行檢測。儀器參數設置為:掃描范圍2θ為10 °～80 °,掃描速度2 °·min-1。
點火實驗采用自主搭建的燃燒實驗裝置測試,如圖2所示,實驗樣品質量為0.1 g。利用恒容燃燒容器(1 L)對活性材料燃燒的壓力-時間和過程進行測量。燃燒實驗裝置由點火系統、信號采集系統、高速攝影儀組成,按照圖2搭建實驗平臺。電熱絲固定在燃燒室中,兩端連接電源電極;高速攝影機與計算機連接,設置實驗圖像采集參數為 2 000 fps。在實驗過程中將試件放置在電熱絲上,按下電源開關后,實驗圖像通過高速攝影系統進行采集和處理,壓力-時間數據通過示波器獲得。

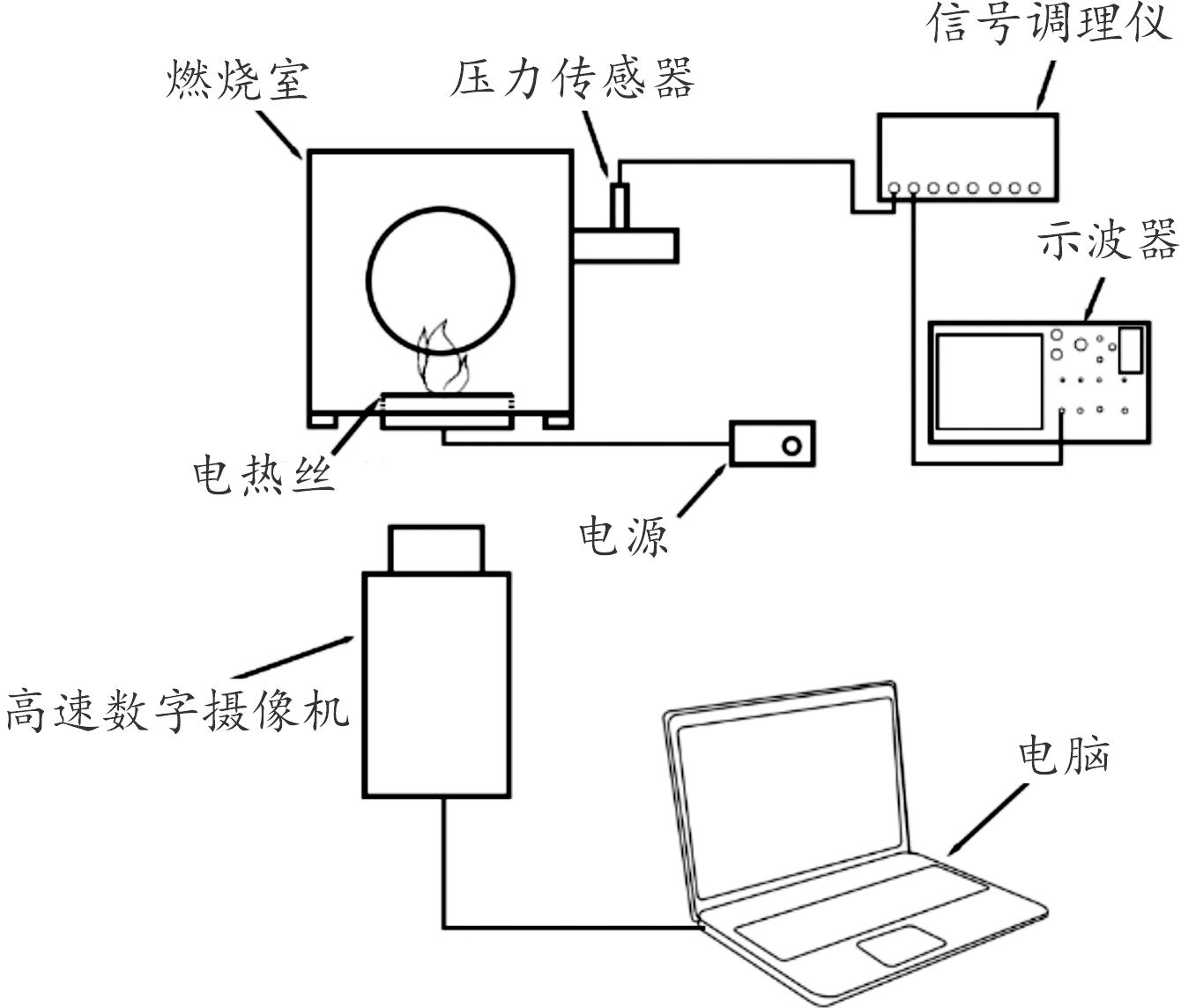

圖2 燃燒實驗系統示意圖
Fig.2 Diagram of combustion test system
2 結果與討論
2.1 微觀形貌分析
圖3為樣品粉末的微觀結構圖。利用SEM對樣品的微觀形貌和組分的分布情況進行觀察,如圖3所示。圖3(a)—圖3(d)是粉末原材料微觀形貌,其中Al粉末呈橢圓形,平均粒徑為9～12 μm;PTFE粉末呈無規則纖維狀;細化處理后的KClO4粉末呈不規則形狀,平均粒徑為10～20 μm;細化并防潮處理后的NaClO4粉末呈不規則形狀,團聚現象明顯,平均粒徑為9～12 μm。圖3(e)—圖3(g)顯示,材料各組分混合較為均勻,滿足復合材料混合均勻性的要求。
圖3 材料微觀結構
Fig.3 Microstructure of the materials
2.2 熱性能分析
采用TGA-DSC聯用的同步熱分析方法對樣品的熱性能等進行分析,該方法可以反映恒定升溫條件下材料的質量變化和熱效應,得到樣品的熱量、質量與溫度的關系曲線,如圖4所示,升溫速率為10 ℃·min-1。

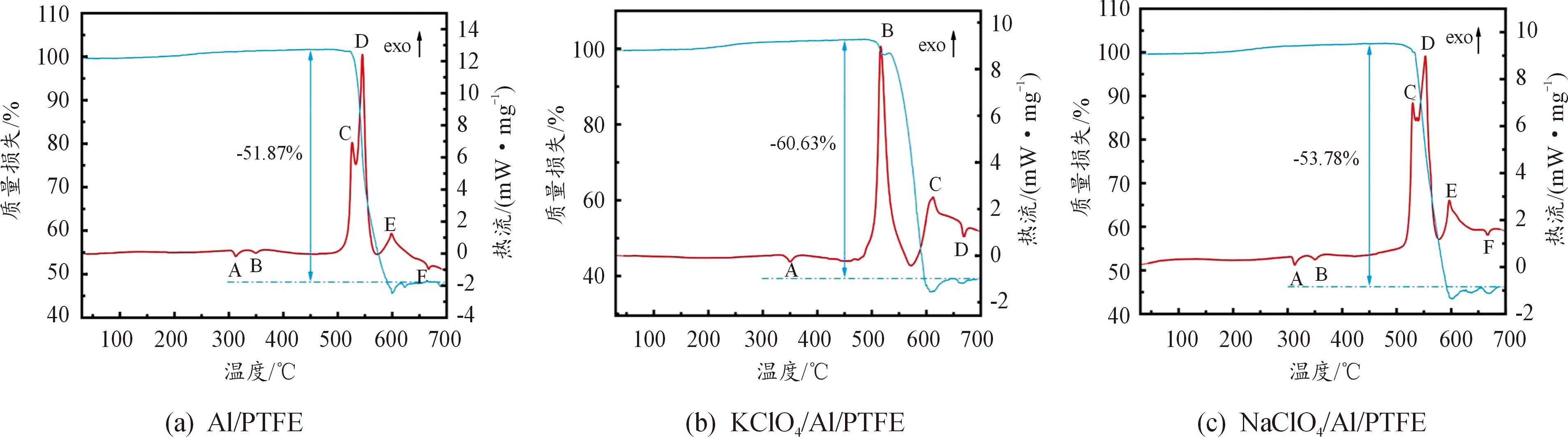

圖4 活性材料的TG-DSC曲線
Fig.4 The TG-DSC curve of active materials
Al/PTFE二元活性材料的熱分析結果如圖4(a)所示。DSC曲線上在300～360 ℃之間有2個吸熱峰A和B,吸熱量分別為18.94、16.74 J·g-1,對應TG曲線沒有變化,代表這2個峰為PTFE的熔融雙峰[22]。DSC曲線在520～572 ℃間出現了C、D 2個放熱峰,峰值溫度為545.2 ℃,放出熱量約為1 602 J·g-1。其中C為預點火,由包覆Al顆粒的氧化物層的氟化引起。樣品質量在523 ℃時開始急劇下降,放熱結束時質量損失達44.07 ωt.%。認為是由Al與PTFE反應放熱造成的[23],產物為AlF3和C。在570～610 ℃溫度區間內,DSC曲線出現一個放熱峰E,峰值溫度為598.4 ℃,對應TG曲線呈先下降后上升趨勢,該階段是由未反應完全的Al和PTFE以及Al和C發生反應放熱造成的,產物為AlF3、Al4C3、C。在661 ℃時DSC曲線上出現吸熱峰F,結合TG曲線可知F峰對應著未完全反應的Al的熔融吸熱過程[24]。
在此基礎上,研究了KClO4/Al/PTFE三元活性材料的熱性能,TG-DSC曲線如圖4(b)所示。在30～700 ℃溫度區間內DSC曲線出現了2個放熱峰,2個吸熱峰。吸熱峰A的峰值溫度為350 ℃,吸熱量為23.93 J·g-1。對應TG曲線沒有變化,認為該峰是PTFE的熔融峰。放熱峰B出現在 474.8～569.7 ℃溫度區間,峰值溫度為516.1 ℃,放出熱量約為1 315 J·g-1。TG曲線在498.4～510 ℃溫度區間緩慢下降,質量僅下降了1.02 ωt.%,說明KClO4未完全分解。隨后TG曲線急劇下降,在519.2 ℃～535.1 ℃出現平臺段后再繼續下降,表明出現了KClO4熱分解、Al/PTFE反應、Al2O3殼層氟化等多重反應?？梢钥闯?KClO4的熱分解(約590 ℃)、Al/PTFE反應溫度均降低[25]。
NaClO4/Al/PTFE三元活性材料的熱性能結果如圖4(c)所示。DSC曲線在300～360 ℃之間出現2個吸熱峰A和B,吸熱量分別為19.28 J·g-1、13.52 J·g-1,結合圖4(a)認為放熱峰A、B為PTFE的熔融雙峰。TG曲線顯示,樣品質量在485～529 ℃之間緩慢下降,對應著NaClO4的分解過程。TG 曲線從533 ℃開始急劇下降,直到617 ℃質量變化趨于平穩,此階段樣品質量損失達54.77 ωt.%。該溫度區間中DSC曲線上出現2個較大的放熱峰C、D和小放熱峰E,其中C為預點火。DSC曲線在550 ℃附近出現放熱峰D,并在571.1 ℃放熱結束,放出熱量為1 395 J·g-1。認為是由NaClO4熱分解、Al/PTFE反應、Al2O3殼層氟化等多重反應DSC曲線在580～630 ℃之間出現一個小吸熱峰,TG曲線在這段溫度區間先下降再上升,并于617 ℃變得平穩?？偰芰枯敵黾s為186.4 J·g-1,峰值溫度為552.7 ℃。在666 ℃時DSC曲線上出現吸熱峰,對應著未完全反應的Al的熔融吸熱過程。
2.3 產物分析
為進一步認識樣品熱反應的過程,利用XRD分析加熱到700 ℃時樣品的物相組成。

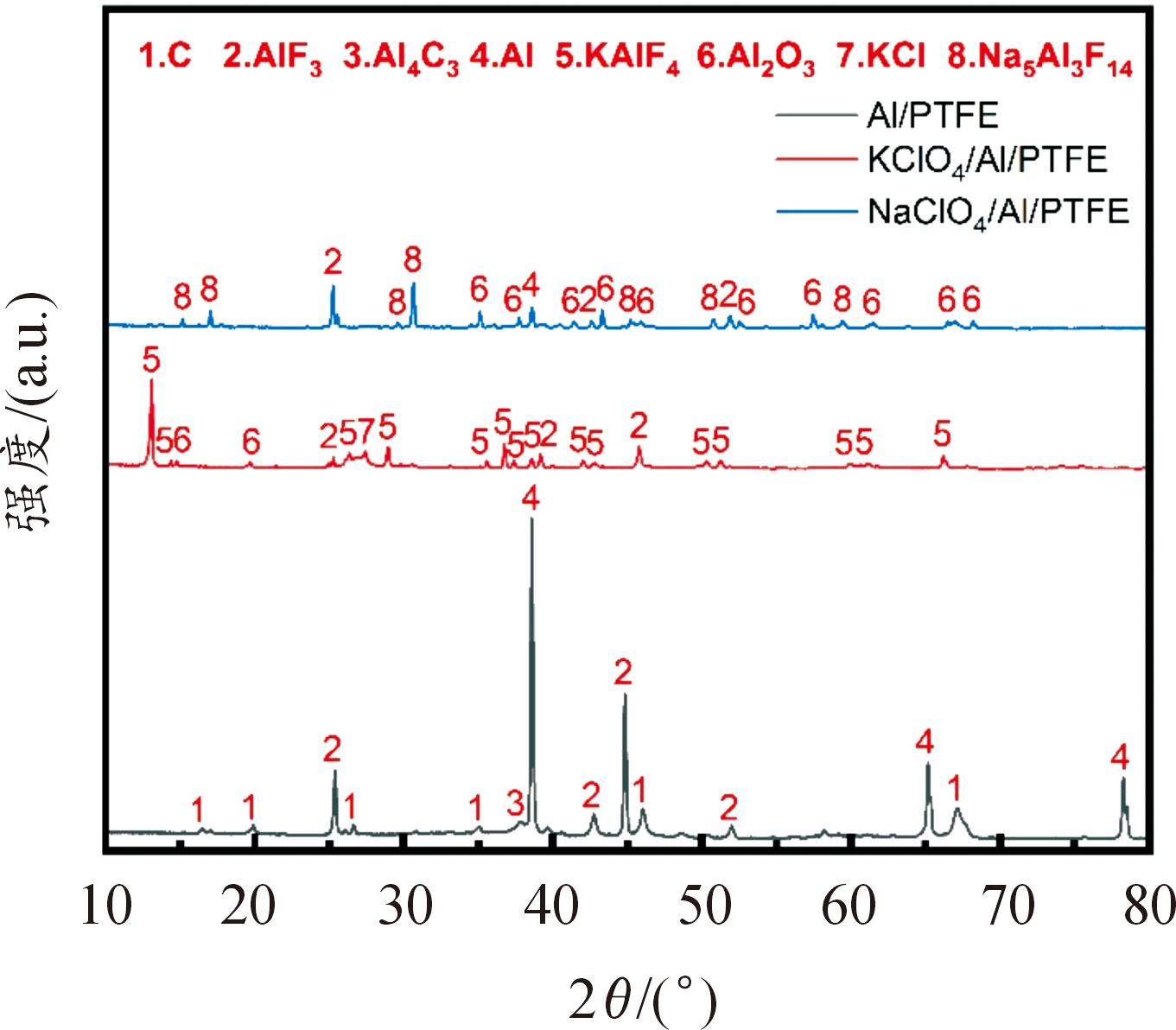

如圖5所示。Al/PTFE二元活性材料的主要產物是C和AlF3,同時Al粉和C反應生成Al3C4。對于KClO4/Al/PTFE三元活性材料,產物主要是AlF3和KAlF4,還檢測出KCl和Al2O3的衍射峰,沒有Al3C4的特征峰。結合TG-DSC曲線,對應的反應過程是,KClO4在有機物的催化下熱分解溫度降低,生成KCl和O2,之后部分KCl與PTFE及其分解產物發生了取代反應[26],生成KF和CFxCl(4-x)(x=2,3),部分O2與Al發生氧化反應生成Al2O3。之后,Al與PTFE反應生成的C和AlF3分別與O2和KF反應生成
對于NaClO4/Al/PTFE三元活性材料,產物主要是Al2O3和Na5Al3F14,還檢測出少量AlF3和Al的衍射峰,沒有Al3C4和NaCl的特征峰。對應的反應過程是,NaClO4在Al與PTFE發生反應之前熱分解生成 NaCl和O2,進而NaCl與PTFE發生取代反應[26],主要生成NaF和CFxCl(4-x)(x=2,3),部分O2與Al結合生成Al2O3。之后,Al與PTFE反應生成C和AlF3,并分別與O2和NaF反應生成
圖5 700 ℃下活性材料反應殘?jiān)腦RD衍射圖
Fig.5 XRD patterns of active materials reaction products at 700 ℃
從產物中結果來看,將KClO4和NaClO4加入Al/PTFE體系中會增加Al的利用率。其中KClO4/Al/PTFE三元活性材料對Al的利用率最高,在產物中未檢測出Al的衍射峰,以Al與PTFE反應為主。由于產物中只有少量Al2O3衍射峰,推斷KClO4的分解溫度高于Al與PTFE的反應溫度。NaClO4/Al/PTFE三元活性材料對Al的利用率提升較低,以Al與PTFE、O2反應為主。認為這是由于NaClO4的分解溫度(485 ℃)低于Al/PTFE的反應溫度(500 ℃),使得更多O2與Al反應產生Al2O3。而NaCl與PTFE發生取代反應,使得剩下的PTFE不足以使Al完全反應。
2.4 燃燒性能
使用爆炸壓力傳感器對試件在燃燒過程中恒容密閉燃燒室的壓力變化情況進行檢測,通過高速攝像機觀察記錄火焰燃燒過程,研究了Al/PTFE二元活性材料及KClO4/Al/PTFE、NaClO4/Al/PTFE三元活性材料在空氣中的燃燒特性。
樣品燃燒過程的實驗現象如圖6所示,燃燒實驗在密閉空間進行。Al/PTFE二元活性材料體系分別加入KClO4、NaClO4后,燃燒時間明顯增加,表明高氯酸鹽能增強Al/PTFE二元活性材料體系的持續燃燒能力。這是由于O2與生成的碳發生氧化反應,從而導致了燃燒時間增加。由圖6可知,KClO4/Al/PTFE三元活性材料的爆燃時間更長,爆燃現象更劇烈。
圖6 高氯酸鹽/Al/PTFE活性材料的燃燒過程
Fig.6 Combustion process diagram of perchlorate/Al/PTFE active materials

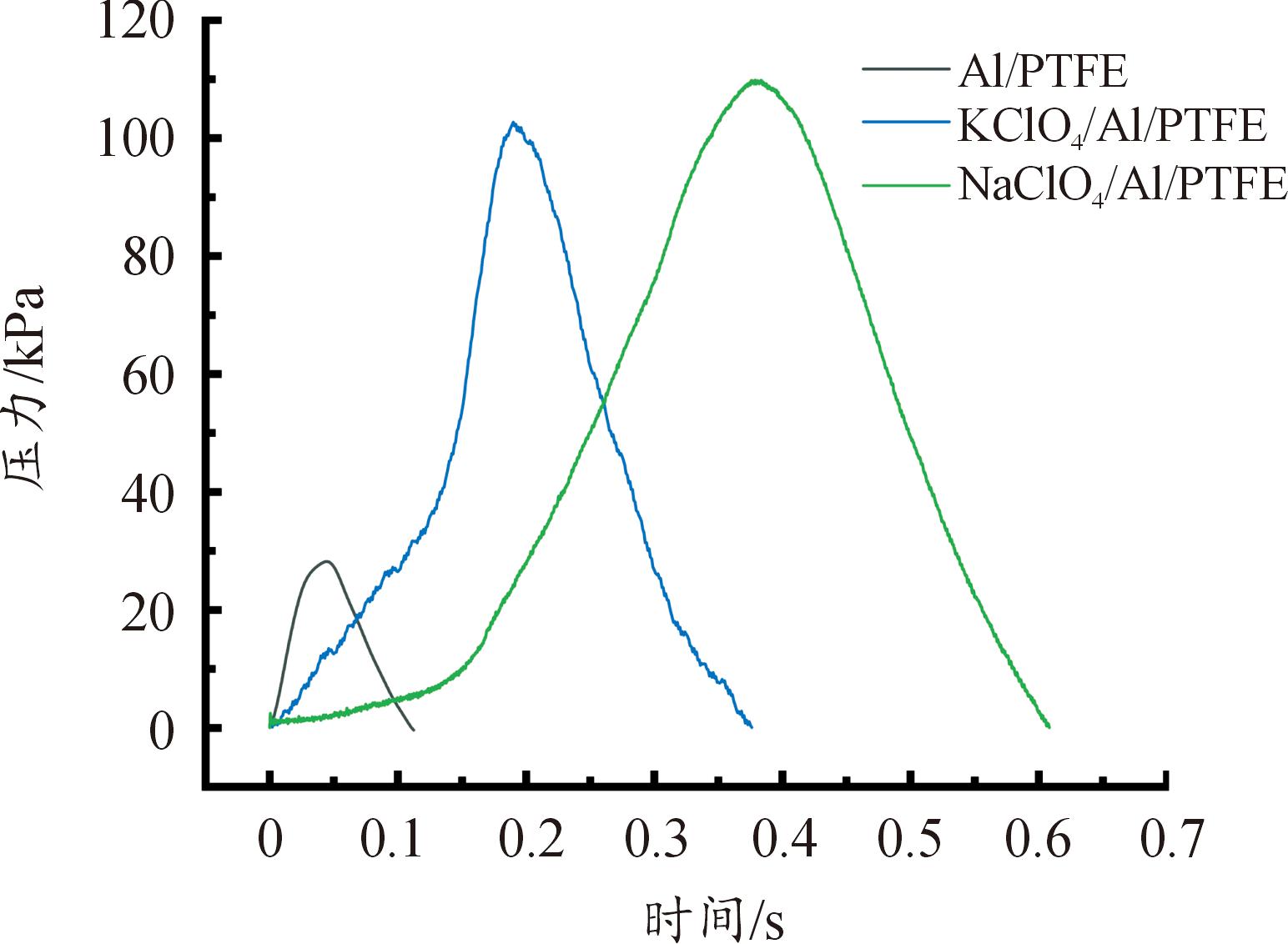

通過恒容燃燒試驗評估了壓力輸出。圖7顯示了Al/PTFE二元活性材料、KClO4/Al/PTFE和NaClO4/Al/PTFE三元活性材料的壓力-時間變化。點火后,Al/PTFE二元活性材料的壓力呈慢速上升趨勢,最高升壓速率為880.17 kPa/s。
圖7 高氯酸鹽/Al/PTFE三元活性材料壓力-時間曲線
Fig.7 Pressure-time curve of perchlorate/Al/PTFE active materials
KClO4/Al/PTFE三元活性材料的壓力曲線先以較慢速度上升,再快速增加,最高升壓速率為1 305.92 kPa/s。這是由于PTFE的分解溫度低于KClO4分解溫度,率先進行反應;而KClO4在有機物的催化下提前發生分解反應。隨著溫度的升高,KClO4和PTFE分解速率提高,使得加壓速率和最高壓力增加。同時,氣體產物的增加也促進了Al與PTFE的反應。
NaClO4/Al/PTFE三元活性材料的壓力曲線先是緩慢上升,再以較快速增加,最高升壓速率為469.33 kPa/s。這是由于NaClO4分解溫度較低,和PTFE同時進行了緩慢熱分解。NaCl與PTFE及其分解產物發生取代反應消耗了部分氣體產物,使得升壓速率較低。而燃燒過程中溫度較高,部分Na5Al3F14與AlF3發生反應產生NaAlF4氣體[29],使得NaClO4/Al/PTFE三元活性材料的最高壓力增加。
三元活性材料體系的最高升壓速率(Pmax/t)上升為1 305.92 kPa/s(KClO4/Al/PTFE三元活性材料),比Al/PTFE二元活性材料體系快0.48倍。NaClO4/Al/PTFE三元活性材料在0.28 s達到最高壓力(111.55 kPa),是Al/PTFE二元活性材料最高壓力(29.07 kPa)的3.8倍。這是由于KClO4、NaClO4受熱分解出的大量氣體產物,故而最高壓力增加。但由于分解溫度不同,導致與Al發生氧化反應的O2量不同,對Al與PTFE反應的影響程度不同。
綜上所述,KClO4、NaClO4與Al/PTFE燃燒性能的提高主要有2個原因:一方面KClO4、NaClO4分解產物——O2增加了質量傳遞速率;另一方面O2與Al/PTFE的產物C反應生成了氣體產物CO或CO2,提高了活性材料體系的氣體輸出。
從燃燒殘?jiān)?圖8)中可以看到,Al/PTFE二元活性材料燃燒后的殘?jiān)写嬖诖罅亢谏镔|(zhì)和白色粉末,而KClO4/Al/PTFE和NaClO4/Al/PTFE三元活性材料的燃燒殘?jiān)幸园咨勰橹?僅有少量黑色物質。根據式(1),推斷黑色物質為C。結合圖5可知,加入高氯酸鹽能有效提高Al/PTFE活性材料的能量釋放效率。
圖8 高氯酸鹽/Al/PTFE燃燒殘?jiān)?/p>
Fig.8 Combustion residue diagram of perchlorate/Al/PTFE
3 結論
本文中通過濕混法分別得到Al/PTFE二元活性材料、KClO4/Al/PTFE以及NaClO4/Al/PTFE三元活性材料,采用DSC、XRD以及點火實驗,對比研究了高氯酸鹽的引入對Al/PTFE二元活性材料體系的熱性能、動力學和燃燒性能的影響,主要結論如下:
1) 利用濕混法制備的樣品,分散性良好。高氯酸鹽/Al/PTFE活性材料的微觀結構主要是以PTFE為基底,高氯酸鹽粉末和Al粉均勻分布在PTFE基底上。
2) TG-DSC同步熱分析實驗發現高氯酸鹽/Al/PTFE活性材料體系的反應溫度低于Al/PTFE二元活性材料;KClO4的分解溫度在有機物的催化下降低;與Al/PTFE活性材料相比,KClO4/Al/PTFE三元活性材料的峰值溫度降低了29.1 ℃,NaClO4/Al/PTFE三元活性材料的峰值溫度提高了7.5 ℃。
3) 高氯酸鹽/Al/PTFE三元活性材料的固體產物中都沒有C存在,說明高氯酸鹽的加入有助于釋放產物C中所含的能量。NaClO4/Al/PTFE 三元活性材料的主要固體產物是Al2O3和Na5Al3F14,KClO4/Al/PTFE三元活性材料的主要固體產物是AlF3和KAlF4固體,說明加入KClO4更有助于Al/PTFE二元活性材料進行反應。
4) 在點火實驗中,高氯酸鹽的引入可顯著提高體系的燃燒持續時間、爆燃持續時間、明亮程度、最高壓力,但同時高氯酸鹽的引入也影響了體系的升壓速率和達到最大壓力的時間。
